تفاصيل المنتج
اسم العلامة التجارية: SUNTOR
رقم الموديل: MM37D
شروط الدفع والشحن
الحد الأدنى لكمية: قطعتين
وقت التسليم: 10 أيام عمل
شروط الدفع: T/T، ويسترن يونيون
القدرة على العرض: 1000 قطعة / شهر
نطاق التردد: |
410~470 / 220~240 / 136~174 ميجا هرتز |
عرض النطاق الترددي للقناة: |
10 كيلو هرتز بمعدل 1200 بت في الثانية / 25 كيلو هرتز بمعدل 9600 بت في الثانية / 200 كيلو هرتز بمعدل |
تعديل: |
جي اف اس كيه / 4 جي اف اس كيه |
TX قوة: |
5w |
حساسية آر إكس: |
-123 ديسيبل ميلي واط عند 1200 بت في الثانية / -120 ديسيبل ميلي واط عند 9600 بت في الثانية / -106 ديس |
معدل البيانات عبر الهواء: |
1200 ~ 115200 بت في الثانية |
معدل نقل البيانات التسلسلي للمنافذ: |
1200 ~ 115200 بت في الثانية |
إمدادات الطاقة: |
تيار مستمر 12 فولت / 3 أمبير |
الحد الأقصى الحالي: |
2 أ |
واجهة RF: |
1 × نوع N |
واجهة البيانات: |
1 × DB9 (RS-232 * 1 + RS-485 * 1، مخصص لـ TTL) |
درجة حرارة التشغيل: |
-40 درجة مئوية ~ + 80 درجة مئوية |
البعد: |
105 * 62.4 * 25 مم (بدون كابل وهوائي) |
الوزن: |
≤ 300 جرام (بدون كابل وهوائي) |
نطاق التردد: |
410~470 / 220~240 / 136~174 ميجا هرتز |
عرض النطاق الترددي للقناة: |
10 كيلو هرتز بمعدل 1200 بت في الثانية / 25 كيلو هرتز بمعدل 9600 بت في الثانية / 200 كيلو هرتز بمعدل |
تعديل: |
جي اف اس كيه / 4 جي اف اس كيه |
TX قوة: |
5w |
حساسية آر إكس: |
-123 ديسيبل ميلي واط عند 1200 بت في الثانية / -120 ديسيبل ميلي واط عند 9600 بت في الثانية / -106 ديس |
معدل البيانات عبر الهواء: |
1200 ~ 115200 بت في الثانية |
معدل نقل البيانات التسلسلي للمنافذ: |
1200 ~ 115200 بت في الثانية |
إمدادات الطاقة: |
تيار مستمر 12 فولت / 3 أمبير |
الحد الأقصى الحالي: |
2 أ |
واجهة RF: |
1 × نوع N |
واجهة البيانات: |
1 × DB9 (RS-232 * 1 + RS-485 * 1، مخصص لـ TTL) |
درجة حرارة التشغيل: |
-40 درجة مئوية ~ + 80 درجة مئوية |
البعد: |
105 * 62.4 * 25 مم (بدون كابل وهوائي) |
الوزن: |
≤ 300 جرام (بدون كابل وهوائي) |
1 مقدمة

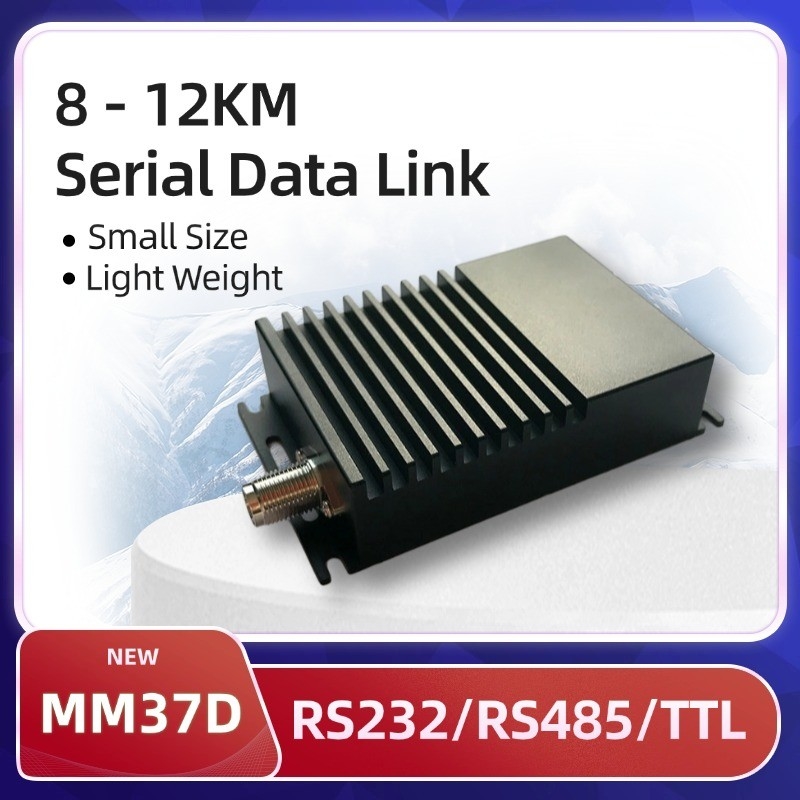

MM37D هو راديو نقل بيانات متسلسل مع أداء RF ممتاز وتأخير منخفض جدا، فإنه يدعم معظم نطاقات التردد واسعة من 136MHz ~ 174M،220MHz ~ 240MHz إلى 410MHz ~ 470MHz وتهيئة نطاق معدل البود ومدى معدل بيانات الهواء من 1200bps إلى 115200bps.
يدعم الراديو نقل البيانات اللاسلكية عبر الخط المرئي (LOS) وغير الخط المرئي (NLOS) إلى 12 كيلومتر.
يحتوي الراديو على منفذ متسلسل RS232 و RS458 في موصل DB9 واحد ويدعم تخصيص منفذ متسلسل TTL.
2 التطبيقات
إرسال بيانات المستشعر، على سبيل المثال درجة الحرارة والرطوبة ومستوى المياه وتركيز الغازات الكيميائية
وصلة بيانات القياس عن بعد، على سبيل المثال مراقبة السفن، ومراقبة خطوط الأنابيب، ومراقبة شبكة الحرارة، ومراقبة مستوى المياه، ومراقبة حماية البيئة
التحكم عن بعد الصناعي، على سبيل المثال التحكم في العمليات في الأتمتة الصناعية ، التحكم في الروبوتات ، التحكم في المركبات بدون طيار
3 نموذج النوع الفرعي
| النموذج |
معدل البيانات عبر الهواء (bps) |
معدل بيانات الميناء التسلسلي (bps) |
نطاق التردد (ميه هرتز) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 تعريفات الدبوس
| النوع | الدبوس | تعريف | ملاحظة |
| وصلة الطاقة | 1 | الـ GND | أرضية الطاقة |
| 2 | الـ VCC | إمدادات الطاقة، DC 12V ± 10% | |
|
DB9 ذكر المرفق |
1 | NC | |
| 2 | RS232-RXD | استلام البيانات RS232 | |
| 3 | RS232-TXD | إرسال البيانات RS232 | |
| 4 | NC | ||
| 5 | الـ GND | أرضية الإشارة | |
| 6 | RS485-A | بيانات RS485 A | |
| 7 | RS485-B | بيانات RS485 B | |
| 8 | SET_EN | تم تعيين تمكين | |
| 9 | SQ | مؤشر إشارة الاستقبال |
