تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SUNTOR
إصدار الشهادات: FCC, CE, RoHS
رقم الموديل: CD05HPT
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: plastic صندوق
وقت التسليم: 7-15 أيام
شروط الدفع: T / T، ويسترن يونيون، باي بال
القدرة على العرض: 1000 مجموعة / الشهر
تعديل: |
COFDM |
التكرار: |
2.4 جيجا هرتز 2.402-2.478 جيجا هرتز |
انتقال السلطة: |
400 ميجاوات |
عرض النطاق الترددي التردد: |
2/4/8/20 ميجا هرتز |
مسافة الإرسال: |
جو أرضي 5 كيلومترات |
إمدادات الطاقة: |
DC7-18 V اختياري |
الحجم: |
72 × 47 × 19 ملم |
الوزن: |
تكساس: 94 جرام آر إكس: 98 جرام |
تعديل: |
COFDM |
التكرار: |
2.4 جيجا هرتز 2.402-2.478 جيجا هرتز |
انتقال السلطة: |
400 ميجاوات |
عرض النطاق الترددي التردد: |
2/4/8/20 ميجا هرتز |
مسافة الإرسال: |
جو أرضي 5 كيلومترات |
إمدادات الطاقة: |
DC7-18 V اختياري |
الحجم: |
72 × 47 × 19 ملم |
الوزن: |
تكساس: 94 جرام آر إكس: 98 جرام |

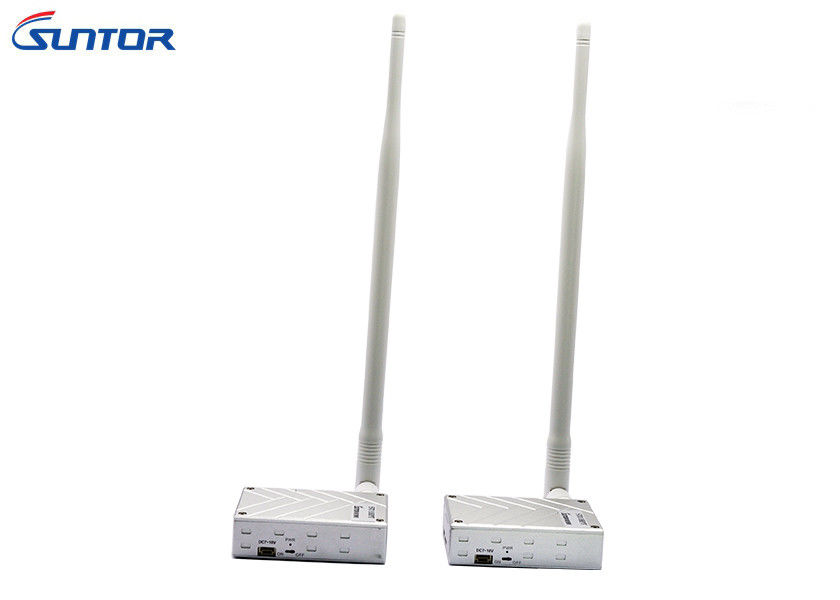

جهاز COFDM HD Transmitter Receiver لنقل الفيديو على ارتفاع 1080P / 300m
CD05HPT طائرة بدون طيار جهاز بث فيديو واستقبال المواصفات...
1مقدمة
هذا هو المصمم الحصري جهاز إرسال ومستقبل COFDM.ونحن نقدم المزيد من الاعتبارات الكافية لجعلها أكثر حدسي وطبيعي.استخدام تنسيق تشفير H.264 وتعديل COFDM (تعديل تقسيم الترددات العرضي المشفر) ، يوفر جودة عالية للصورة بدقة 1080P ، وتأخير قصير.
هذا النظام المصمم خصيصًا هو لنقل الطائرات بدون طيار لمسافات طويلة ، وهو أيضًا مشهور لاستخدامه في مجالات أخرى لنقل الفيديو الصوتي البث المباشر.
2الخصائص
3المعلمات
| اللاسلكي | |
| نطاق التردد | 2.4GHz (2402-2482GHz) |
| عرض النطاق | 4Mhz |
| معدل البيانات | 3 ~ 5Mbps |
| طاقة RF | 500mW (الهواء إلى الأرض 5km) |
| اكتشاف الأخطاء | LDPC FEC,فيديو H.264/265 تصحيح خطأ فائق |
| فترة تأخير | ≤15-30ms |
| كن حساساً | - 100dBm@4Mhz |
| فيديو | |
| مدخل الفيديو | ميني HDMI |
| القرار | ألترا HD 1080p/60fps |
| تنسيق مضغوط | H.264/H265 |
| مساحة الألوان | 4:2:0(المعيار الافتراضي)4:2أربعة عشر:4(أوب) |
| النظام | |
| وقت البدء | ≤30s |
| الإرسال | بيانات التحكم بالفيديو+دوبليكس |
| بروتوكول البيانات | SBUS/TTL/MAVLINK تقييم المعلومات عن بعد |
| إمدادات الطاقة | إمدادات الطاقة DC7 ~ 18V |
| الأمن | تشفير AES128 |
| واجهة | |
| الهوائي الراديوي | SMA × 1 |
| واجهة HDMI | ميني HDMI ((HDMI نوع C) × 1 |
| واجهة الموانئ المتسلسلة | TTL المتسلسلة إلى مرفق USB × 1 |
| واجهة الايثرنت | الايثنتر إلى RJ45 |
| إدخال الطاقة | 2Pin إلى DC Jack Connector × 1 |
| الجسدي | |
| البعد | 72x47x19ملم |
| الوزن | 94g ((مُرسِل)) ، 94g ((مُستقبل)) |
| درجة حرارة العمل | -40°C ~ +85°C |
