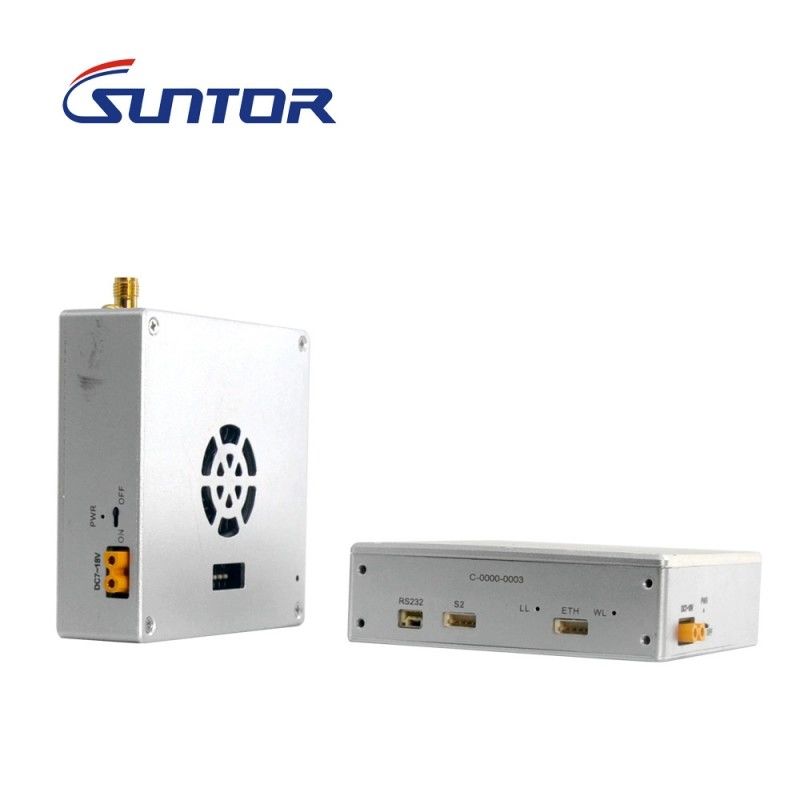

رابط بيانات الفيديو من طائرة بدون طيار CD30HPT مع المدى اللاسلكي الكامل للثنائي TDD COFDM و HDMI / Ethernet / Serial Port

تفاصيل المنتج

مكان المنشأ: شنتشن، الصين

اسم العلامة التجارية: SUNTOR

إصدار الشهادات: FCC, CE, RoHS

رقم الموديل: CD30HPT

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: قابل للتفاوض

تفاصيل التغليف: plastic صندوق

وقت التسليم: 7-15 أيام

شروط الدفع: T / T، ويسترن يونيون، باي بال

القدرة على العرض: 1000 مجموعة / الشهر

احصل على افضل سعر
اتصل الآن
المواصفات
إبراز:

uav فيديو الارسال

,

لاسلكي الارسال الفيديو hdmi

تعديل:
COFDM
التكرار:
2.4 جيجا هرتز
المسافة من الجو إلى الأرض:
30 كم
البيانات المزدوجة:
دعم SBUS / PPM / TTL
مدخلات الطاقة:
DC7-18V
الوزن:
Tx: 148g، Rx: 93g
تعديل:
COFDM
التكرار:
2.4 جيجا هرتز
المسافة من الجو إلى الأرض:
30 كم
البيانات المزدوجة:
دعم SBUS / PPM / TTL
مدخلات الطاقة:
DC7-18V
الوزن:
Tx: 148g، Rx: 93g
الوصف
رابط بيانات الفيديو من طائرة بدون طيار CD30HPT مع المدى اللاسلكي الكامل للثنائي TDD COFDM و HDMI / Ethernet / Serial Port

جهاز استقبال فيديو الطيران اللاسلكي



CD30HPT طائرة بدون طيار جهاز بث فيديو ومستقبل المواصفات...



الوصف


CD30HPT هو سانتور ultra long range UAV video data link، والتي لديها UHF و 2.4GHz شريطين لتلبية متطلبات السوق المختلفة.CD30HPT لديها واجهة الوسائط المتعددة عالية الوضوح إثنريت وميناء متسلسل لدعم نقل بيانات الفيديو في اتجاهينيمكن أن يصل مدى الإرسال إلى 30 كيلومتراً، وهو الخيار الأفضل لنقل بيانات الفيديو من طائرة بدون طيار فائقة المدى.



الخصائص:

  • دعم اتصال الكاميرا المزدوجة، واجهة الوسائط المتعددة عالية الوضوح وميناء إثرنيت اختياري
  • دعم جميع أجهزة تحكم الطيران مفتوحة المصدر ، مثل جهاز تحكم Pixhawk
  • جهاز الإرسال والإستقبال كلاهما أقل من 150 غراماً
  • وقت تأخير منخفض، أقل من 30 ميس تأخير لنظام كامل
  • دعم دقة FHD 1080P
  • حجم صغير، وزن خفيف، سهلة الحمل، تبديد الحرارة من غلاف الألومنيوم
  • تصميم مجموعة وحدات متكاملة للغاية



التطبيقات:


منتجاتنا الرئيسية هي COFDM، TDD ومُرسِل الفيديو اللاسلكي التناظري والمتلقي والتي تستخدم على نطاق واسع في أمن المدينة، ومراقبة تربية الأحياء المائية البحرية، ومراقبة القوارب البحرية المتنقلة،مراقبة الروبوتات، مراقبة السيارات، الخ



رابط بيانات الفيديو من طائرة بدون طيار CD30HPT مع المدى اللاسلكي الكامل للثنائي TDD COFDM و HDMI / Ethernet / Serial Port 0



المعلمات

التكرار 2.4GHz ((2.400-2.482GHz)
مقاومة للخلل اللاسلكي LDPC FEC
الطاقة المُرسَلة بالاتصالات الراديوية 1.5 واط
استهلاك الطاقة TX: 12 واط / RX: 5 واط
المسافة 30 كم
عرض النطاق 2/4/6/8Mhz
واجهة الدخول والخروج بالفيديو على متن واجهة الوسائط المتعددة عالية الوضوح mini TX/RX أو FFC تحويل إلى واجهة الوسائط المتعددة عالية الوضوح-A TX/RX
معدل البتات ووضع ضبط القناة DIP أو SPI2MCU
الهوائي 1T1R/ TX: 5db ((شمس الهوائي)) RX: 10db ((شمس الهوائي))
مساحة لون الفيديو المقصود الرابع:2:0 اختياري: 4:2أربعة عشر:4:4
تنسيق الفيديو المضغوط أيف سي يضيف H.265 ميزة تي أس تيار
وضع تعديل معدل البتات تعديل البرنامج
تشفير قناة الاتصال WEP، WPA ((PSK) ، WPA2 ((PSK) ، WPA+WPA2 (PSK) ، AES 125/256
وضع الإرسال نقطة إلى نقطة
وقت البدء 25s
فترة تأخير 15-30 ثانية
معدل النقل 3-5Mbps
كن حساساً -100dbm@4Mhz، -95dbm@8Mhz
وظيفة ثنائية الاتجاه دعم بيانات الفيديو والثنائية في وقت واحد
البيانات دعم SBUS/PPM/TTL/MAVLINK

واجهة

(نفس الواجهة على TX و RX)

1. 1080P 60 واجهة الوسائط المتعددة عالية الوضوح ميني RX x1
2. 100Mbps الايثنر إلى USB / RJ45 على ويندوز x2
3S1 TTL منفذ سلسلة ثنائي الاتجاه x1
4طاقة الدخول (DC7-18V) x1
ضوء المؤشر ضوء مؤشر الإدخال / الإخراج في واجهة الوسائط المتعددة عالية الوضوح
ضوء المؤشر الإرسالي والمستقبل
ضوء مؤشر لوحة الفيديو
ضوء الطاقة
واجهة الوسائط المتعددة عالية الوضوح واجهة الوسائط المتعددة عالية الوضوح مصغرة / كابل مسطح مرن ((FFC)
تصميم المظهر تكنولوجيا CNC / قشرة سبيكة الألومنيوم المزدوجة مع تصميم مقاوم للماء
إمدادات الطاقة DC 7- 18V ( DC 12V ينصح)
نطاق الحرارة

درجة حرارة التشغيل: -40°C ~ + 85°C

درجة حرارة التخزين: -55°C ~ +100°C

البعد 73x48x20ملم
الوزن Tx: 148g، Rx: 93g
