تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SUNTOR
إصدار الشهادات: CE, RoHS, SGS
رقم الموديل: CD05HPT
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: صندوق بلاستيك ABS
وقت التسليم: 7-15 أيام
شروط الدفع: T / T، ويسترن يونيون، باي بال
القدرة على العرض: 1500 مجموعة / شهر
طاقة التردد اللاسلكي: |
500 ميجا واط |
التكرار: |
2400 ميجا هرتز-2480 ميجا هرتز |
وضع الإرسال: |
PTP |
استهلاك الطاقة: |
تكساس: 7 واط، آر إكس: 6 واط |
بيانات الفيديو: |
دعم القياس عن بعد SBUS/TTL/MAVLINK |
الحجم: |
76*48*20ملم |
طاقة التردد اللاسلكي: |
500 ميجا واط |
التكرار: |
2400 ميجا هرتز-2480 ميجا هرتز |
وضع الإرسال: |
PTP |
استهلاك الطاقة: |
تكساس: 7 واط، آر إكس: 6 واط |
بيانات الفيديو: |
دعم القياس عن بعد SBUS/TTL/MAVLINK |
الحجم: |
76*48*20ملم |

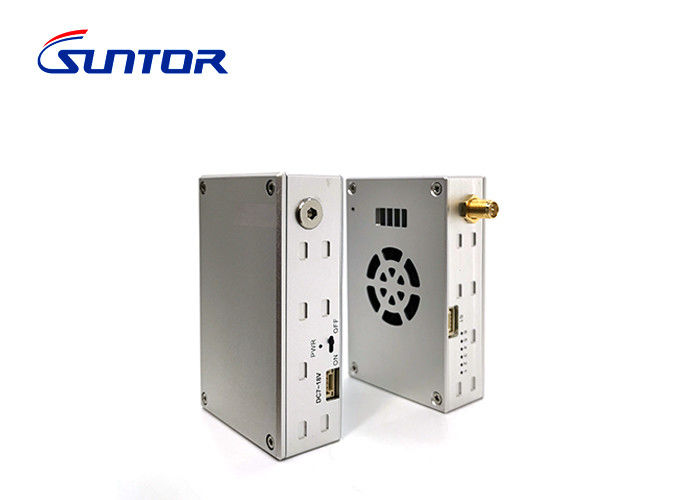

CD05HPT جهاز بث فيديو بدون طيار ومستقبل مع دعم لنقل نقطة إلى نقطة
CD05HPT طائرة بدون طيار جهاز بث فيديو واستقبال المواصفات...
1مقدمة
(سانتور) CD05HPT
مثل هذا التصميم الجديد 1080P جهاز إرسال عالي الجودة هو نظام إرسال عالي الجودة قوي،باستخدام جوهر تكنولوجيا الاتصالات المحمولة COFDM ((تقنية تعديل متعدد الناقلين) ،والتي يمكن أن تنقل إشارة فيديو رقمية Full-HD عالية الجودة ومستقرة في ظل حالة نقل الهواتف المحمولة عالية السرعة والكتل الثقيلة في بيئة المدينة.دعم Full HD 1080P H.264 تشفير تنسيق و HD / SDI مدخلين HD ((اختيار واحد) وكذلك دعم استيريو توازن المدخلات الصوتية ونظام نقل النطاق الضيق.
(سانتور) CD05HPT
جهاز الاستقبال المصغر هو مجموعة من أنظمة نقل الصور في الوقت الحقيقي والتي تم تصميمها خصيصًا للعمل مع طائرة بدون طيار مصممة الجناح.إنه يحول إشارة الوقت الحقيقي من كاميرا التواصل المتعدد التفاصيل الصغيرة إلى طاقة الراديو الراديوي ويرسل مرة أخرى إلى الغرود لاسلكياسيتم استقبال الإشارة المرجعة من قبل جهاز الاستقبال الإضافي وتعرض على شاشة العرض.
2الخصائص
3. المعلم
| اللاسلكي | |
| نطاق التردد | 2402 ميغاهرتز-2482 ميغاهرتز |
| عرض النطاق | 4 ميغاهرتز |
| طاقة RF | 500 ميجاوات (من الجو إلى الأرض 5 كم) |
| معدل النقل | 3-5Mbps |
| فترة تأخير | ≤15-30ms |
| كن حساساً | -100dbm@4Mhz |
| اكتشاف الأخطاء | LDPC FEC/فيديو H.264/265 تصحيح خطأ فائق |
| واجهة | |
| واجهة الدخول والخروج بالفيديو | HDMI mini TX/RX، أو تحويل FFC إلى HDMI-A RX/TX |
| ضوء المؤشر | وضع مدخل / مخرج HDMI |
| إرسال واستقبال | |
| حالة عمل لوحة الفيديو | |
| القوة | |
| واجهة | 1080P/60 HDMI ميني RX x1 |
| 100Mbps الايثنر إلى USB / RJ45 على ويندوز × 1 | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه x1 | |
| طاقة الدخول x1 | |
| النظام | |
| وقت البدء | < 30s |
| استهلاك الطاقة | TX:7واط / Rx:6واط |
| إمدادات الطاقة | DC12V (دعم DC 7- 18V) |
| مسافة الإرسال | الجو إلى الأرض 5 كم |
| التشفير | AES 128 |
| وظيفة ثنائية الاتجاه | دعم بيانات الفيديو والثنائية في وقت واحد |
| الجسدي | |
| البعد | 76×48×20ملم |
| الوزن | Tx: 93g/Rx: 93g |
| درجة حرارة العمل | -40°C ~ + 85°C |
| درجة حرارة التخزين | -55°C ~ + 100°C |
| تصميم المظهر | تكنولوجيا CNC / قشرة سبيكة الألومنيوم المزدوجة مع تصميم مقاوم للماء |
4الضمان
المنتجات مضمونة لمدة سنة واحدة من تاريخ التوقيع على العبوة.
5التعبئة
4PCS كابل Ethernet
كابل بيانات 4PCS TTL
4PCS كابل الطاقة
1PCS Tx الهوائي
1PCS Rx الهوائي
1PCS TPalyer المفتاح
2PCS كابل واجهة الوسائط المتعددة عالية الوضوح
2PCS كابل الهوائي الغذائي
1PCS علبة حزم ABS
