تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SUNTOR
إصدار الشهادات: FCC, CE, RoHS
رقم الموديل: ST5XHPT
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: plastic صندوق
وقت التسليم: 7-15 أيام
شروط الدفع: T / T، ويسترن يونيون، باي بال
القدرة على العرض: 1000 مجموعة / الشهر
تعديل: |
TDD-COFDM |
النطاق الترددي: |
2.3 جيجا هرتز / 2.4 جيجا هرتز / 2.5 جيجا هرتز اختياري |
rf قوة: |
0.5W |
مجموعة لاسلكية: |
لوس 1-5 كم |
درجة حرارة التشغيل: |
0 درجة مئوية ~ + 85 درجة مئوية |
معدل الإرسال: |
3-5Mbps |
تعديل: |
TDD-COFDM |
النطاق الترددي: |
2.3 جيجا هرتز / 2.4 جيجا هرتز / 2.5 جيجا هرتز اختياري |
rf قوة: |
0.5W |
مجموعة لاسلكية: |
لوس 1-5 كم |
درجة حرارة التشغيل: |
0 درجة مئوية ~ + 85 درجة مئوية |
معدل الإرسال: |
3-5Mbps |

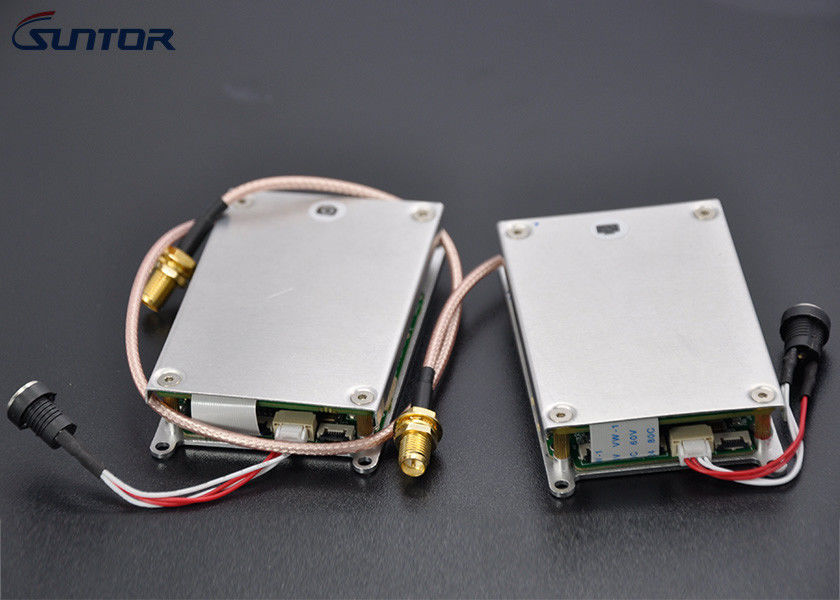

نوع رخيصة المدمجة ISM 0.5W رابط بيانات الفيديو uav التجارية دون سكن
المقدمة:
ST5XHPT عبارة عن وصلة بيانات فيديو مصغرة رقمية مناسبة بشكل خاص لتطبيقات الطائرات غير المأهولة والمأهولة. يمكن استخدام ST5XHPT لفيديو HDMI وكذلك نقل بيانات القياس عن بُعد لـ pixhawk بمعدل بيانات يصل إلى 5 ميجابت في الثانية. لديها انتاج الطاقة منخفضة من 0.5W.
المميزات
مزايا:
كما تدعم وصلة بيانات فيديو uav بطول 5 كيلومترات و 10 كيلومترات تردد 2.3 جيجا هرتز و 2.4 جيجا هرتز و 2.5 جيجا هرتز.
ثلاثة نطاق التردد كما belows:
المعلمات
| تكرر | 3 تردد لديك الخيار 2.3 جيجا هرتز / 2.4 جيجا هرتز / 2.5 جيجا هرتز 2.3GHz (2304MHz، 2390MHz) 2.4GHZ ل(2402MHZ-2482MHz) 2.5GHz (2500MHz، 2570MHz) |
| اكتشاف الخطأ | LDPC FEC / Video H.264 / 265 Super Error Correction |
| الترددات اللاسلكية المنقولة | 27 ديسيبل مترا (الهواء إلى الأرض 5 كم) |
| استهلاك الطاقة | تكساس: 7 واط |
| RX: 5 واط | |
| تردد النطاق الترددي | 4MHZ |
| وقت الإستجابة | ≤12-30ms |
| فيديو لون الفضاء | الافتراضي 4: 2: 0 اختياري: 4: 2: 2/4: 4: 4 |
| هوائي | 1T1R |
| واجهة إدخال / إخراج الفيديو | HDMI mini TX / RX ، أو قم بتحويل FFC إلى HDMI-A RX / TX |
| تنسيق الفيديو المضغوط | H.265 + TS |
| ب أنه معدل التكيف | تراجع أو SPI2MCU |
| التشفير | WEP ، WPA (PSK) ، WPA2 (PSK) ، WPA + WPA2 (PSK) |
| بعد انتقال | الجو على الأرض 5 كم |
| وقت بدء التشغيل | أقل من 25 عامًا |
| وظيفة في اتجاهين | دعم الفيديو والبيانات المزدوجة في وقت واحد |
| البيانات | دعم دوبلكس TTL RS232 / 485 نقل البيانات |
| مزود الطاقة | العاصمة 7- 18 فولت |
| معدل انتقال | 3-5Mbps |
| تلقي الحساسية | -100dBm @ 4MHZ |
| جهة تعامل | 720P HDMI Mini RX x1 |
| S1 TTL ثنائي الاتجاه المنفذ التسلسلي X1 | |
| SM SM | |
| مدخلات الطاقة x1 | |
| ضوء المؤشر | وضع الإدخال / الإخراج HDMI |
| يحيل ويتلقى | |
| حالة عمل لوحة الفيديو | |
| قوة | |
| نطاق درجة حرارة | درجة حرارة التشغيل: 0 درجة مئوية ~ + 85 درجة مئوية |
| درجة حرارة التخزين: -10 درجة مئوية ~ + 90 درجة مئوية | |
| تصميم المظهر | CNC التكنولوجيا / مزدوجة سبائك الألومنيوم قذيفة مع تصميم مقاوم للماء |
| البعد | 73 × 48 × 14MM |
| وزن | TX: 58g / Rx: 58g |
