تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SUNTOR
إصدار الشهادات: FCC, CE, RoHS
رقم الموديل: CD11HPT
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: plastic صندوق
وقت التسليم: 7-15 أيام
شروط الدفع: T / T، ويسترن يونيون، باي بال
القدرة على العرض: 1000 مجموعة / الشهر
تعديل: |
TDD-COFDM |
تكرار: |
2.3GHz/2.4GHz/2.5GHz اختياري |
وقت الإستجابة: |
أقل من 30 مللي ثانية |
طاقة التردد اللاسلكي: |
30 ديسيبل |
منفذ كاميرا مزدوج: |
واجهة الوسائط المتعددة عالية الوضوح وIP |
الوزن: |
Tx: 94 جرام / آر إكس: 94 جرام |
تعديل: |
TDD-COFDM |
تكرار: |
2.3GHz/2.4GHz/2.5GHz اختياري |
وقت الإستجابة: |
أقل من 30 مللي ثانية |
طاقة التردد اللاسلكي: |
30 ديسيبل |
منفذ كاميرا مزدوج: |
واجهة الوسائط المتعددة عالية الوضوح وIP |
الوزن: |
Tx: 94 جرام / آر إكس: 94 جرام |

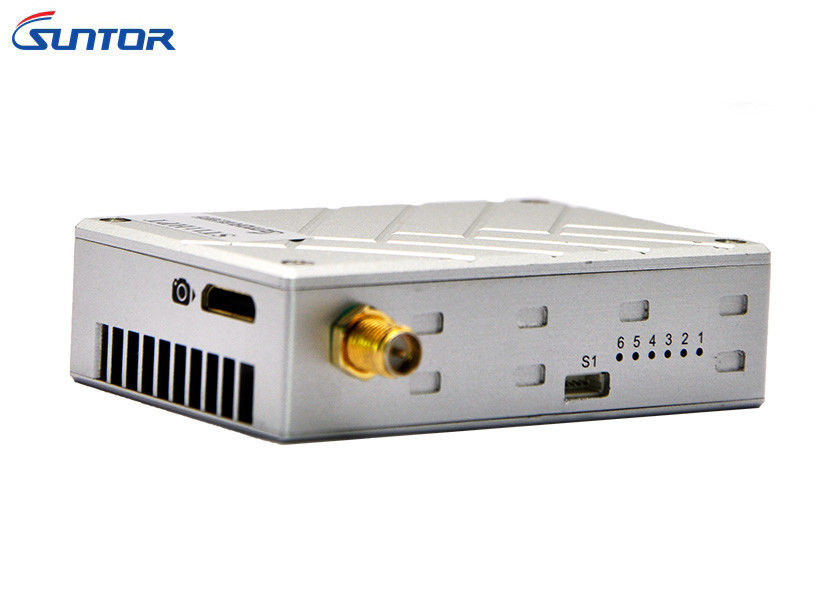

CD11HPT طائرة بدون طيار جهاز بث فيديو واستقبال المواصفات...
مقدمة
وصلات بيانات الفيديو ثنائية الاتجاه Suntor هي وحدات اتصالات لاسلكية مصممة خصيصًا لزيادة البث اللاسلكي لأنواع مختلفة من المركبات الجوية غير المأهولة.
من خلال استخدام التقنيات اللاسلكية الرائدة ، توفر عائلة منتجات Suntor الاتصالات بعيدة المدى التي تمكن البث الفيديو HD الكامل في الوقت الحقيقي.
يبرز Suntor عن أنظمة الاتصال الأخرى للطائرات بدون طيار من حيث أنه يجمع بين التحكم والقياس عن بعد والحمولة المفيدة في قناة RF واحدة وفي حل مضغوط وخفيف الوزن.
الخصائص
التطبيق
كما هو الحال مع أي طائرة بدون طيار ، يلعب الوزن دورًا كبيرًا في فعالية الطائرة بدون طيار. غالبًا ما تكون قنوات الاتصال الرئيسية الثلاثة للطائرة بدون طيار (السيطرة والقياس عن بعد والحمولة) موجودة كأنظمة منفصلة ،يخلق زيادة في الوزن وبالتالي يقلل من أداء طيران الطائرات بدون طياراليوم، يتم دمج الأساسيات الثلاثة للاتصالات من الطائرات بدون طيار في قناة واحدة من الاتصالات اللاسلكية مع روابط بيانات "سانتور" ثنائية الاتجاهجهاز سانتور لا يضيف وزنًا كبيرًا إلى الطائرة بدون طيار ولا يأخذ مساحة كبيرة لأنه يزن أقل من 100 غرامًا وله عامل شكل صغير جدًا، مقاس 72*47*19ملم
المعلمات
| التكرار |
3 تردد لخيارك 2.3GHz/2.4GHz/2.5GHz 2.3GHz ((2304MHz-2390MHz) 2.4GHz ((2402MHz-2482MHz) 2.5GHz ((2500MHz-2570MHz) |
| اكتشاف الأخطاء | LDPC FEC/فيديو H.264/265 تصحيح خطأ فائق |
| الطاقة المُرسَلة بالاتصالات الراديوية | 1 واط (الهواء إلى الأرض 8-10km) |
| استهلاك الطاقة | TX: 10 واط |
| RX: 6 واطات | |
| عرض النطاق الترددي | 4/8MHz |
| فترة تأخير | ≤15-30ms |
| الإرسالالمعدل | 3-5Mbps |
| كن حساساً | -100dbm@4Mhz، -95dbm@8Mhz |
| مساحة لون الفيديو | المقصود الرابع:2:0 اختياري: 4:2أربعة عشر:4:4 |
| الهوائي | 1T 1R |
| واجهة الدخول والخروج بالفيديو | واجهة الوسائط المتعددة عالية الوضوح TX/RX المصغرة، أو تحويل FFC إلى واجهة الوسائط المتعددة عالية الوضوح RX/TX |
| تنسيق الفيديو المضغوط | H.264 + H.265 |
| بإيترات | تعديل البرنامج |
| التشفير | WEP، WPA ((PSK) ، WPA2 ((PSK) ، WPA+WPA2 (PSK) ، AES 125/256 |
| مسافة الإرسال | الجو إلى الأرض 10 كم |
| وقت البدء | < 30s |
| وظيفة ثنائية الاتجاه | دعم بيانات الفيديو والثنائية في وقت واحد |
| البيانات | دعم SBUS/TTL/MAVLINK Telemetry |
| الميناء التسلسلي | منفذين متسلسلين للبيانات الثنائية الاتجاه والحمولة |
| إمدادات الطاقة | DC 7- 18V |
| واجهة | 1080P/60 واجهة الوسائط المتعددة عالية الوضوح ميني RX x1 |
| 100Mbps الايثنر إلى USB / RJ45 على ويندوز × 1 | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه x1 | |
| طاقة الدخول x1 | |
| ضوء المؤشر | الوصول/المخرج الوضع |
| إرسال واستقبال | |
| حالة عمل لوحة الفيديو | |
| القوة | |
| واجهة الوسائط المتعددة عالية الوضوح | واجهة الوسائط المتعددة عالية الوضوح مصغرة / كابل مسطح مرن ((FFC) |
| نطاق الحرارة | درجة حرارة التشغيل: -40 °C ~ + 85 °C |
| درجة حرارة التخزين: -55°C ~ + 100°C | |
| تصميم المظهر | تكنولوجيا CNC / قشرة سبيكة الألومنيوم المزدوجة مع تصميم مقاوم للماء |
| البعد | 72×47×19ملم |
| الوزن | Tx: 94g/Rx: 94g |
