تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: SUNTOR
إصدار الشهادات: CE,RoHS,FCC
رقم الموديل: C50HPT
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: Aircasing
وقت التسليم: 1-2 أسبوع
شروط الدفع: T / T ، ويسترن يونيون
القدرة على العرض: مجموعات 5000 في الشهر
إمدادات الطاقة: |
DC 7- 18V (موصى DC16.8V) |
عرض النطاق: |
1-8 ميجا هرتز |
الطاقة المُرسَلة بالاتصالات الراديوية: |
33dbm ((الهواء إلى الأرض 40-70km) |
التكرار: |
2.4 جيجا هرتز (2.400-2.482 جيجا هرتز) |
وقت الإستجابة: |
≤15-30 مللي ثانية |
الحجم: |
24ملم × 73ملم × 76ملم |
إمدادات الطاقة: |
DC 7- 18V (موصى DC16.8V) |
عرض النطاق: |
1-8 ميجا هرتز |
الطاقة المُرسَلة بالاتصالات الراديوية: |
33dbm ((الهواء إلى الأرض 40-70km) |
التكرار: |
2.4 جيجا هرتز (2.400-2.482 جيجا هرتز) |
وقت الإستجابة: |
≤15-30 مللي ثانية |
الحجم: |
24ملم × 73ملم × 76ملم |
جهاز إرسال COFDM للطائرات بدون طيار لنقل الفيديو والبيانات المزدوجة لمسافة طويلة
C50HPT جهاز بث فيديو بدون طيار و جهاز استقبال محدد...
1مقدمة

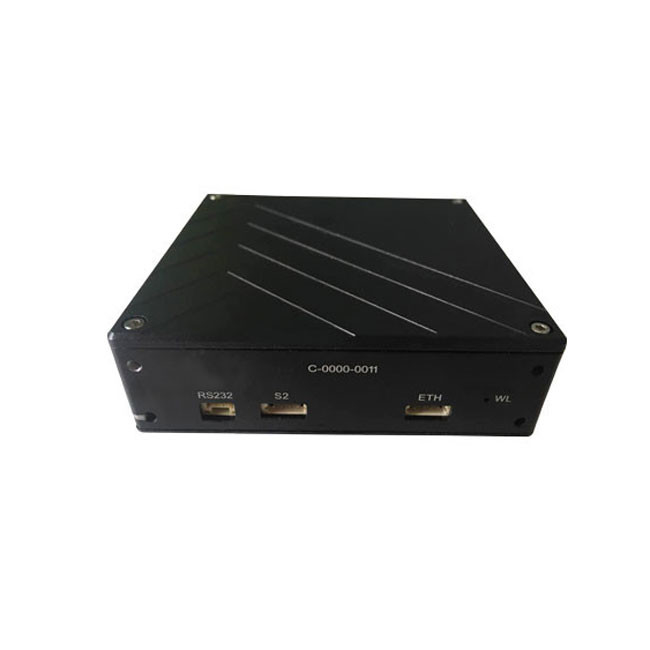

C50HPT هو نظام COFDM لنقل البيانات HD وDuplex المصغر للطائرات بدون طيار. وهو يطور تقنية تشفير وفك تشفير CABAC (H.264 + H.265) لتحقيق دقة عالية للغاية ((1080P) ،مسافة طويلة ((الهواء إلى الأرض (40-70km) وتأخير منخفض ((12-25ms). يدعم النظام الاتصالات ثنائية الاتجاه ((البيانات والصور) ، وضوح الفيديو القابل للتعديل ، ومخرجات معدل البتات مع برنامج TPlayer. يمكن أن يدرك فك الترميز الناعم مع تأخير منخفض.في هذه الأثناء هذه SUNTOR سلسلة المنتجات لديها حجم صغير، خفيفة الوزن، وانخفاض الاستهلاك، واستقرار عالية وحساسية عالية.
2الخصائص
3. المعلم
| اللاسلكي | |
| نطاق التردد | 2.4 جيه هرتز (2.400-2.482 جيه هرتز) |
| عرض النطاق | 1-8Mhz |
| طاقة RF | 33dBm (الهواء إلى الأرض 40-70km) |
| اكتشاف الأخطاء | LDPC FEC |
| فترة تأخير | ≤15-30ms |
| كن حساساً | -100 ديسيبل ~ -90 ديسيبل |
| فيديو | |
| المدخلات/المخرجات | واجهة الوسائط المتعددة عالية الوضوح على متن الطائرة TX/RX أو FFC تحويل إلى واجهة الوسائط المتعددة عالية الوضوح-A TX/RX |
| مساحة الألوان | المقصود الرابع:2:0 اختياري: 4:2أربعة عشر:4:4 |
| تنسيق مضغوط | قلبي، (إتش).265، TS |
| واجهة | |
| واجهة ال HD | واجهة الوسائط المتعددة عالية الوضوح مصغرة / كابل مسطح مرن ((FFC) |
| واجهة الدخول والخروج بالفيديو | واجهة الوسائط المتعددة عالية الدقة mini TX/RX، أو تحويل FFC إلى واجهة الوسائط المتعددة عالية الدقة-A RX/TX |
| الهوائي |
1T1R تكس: 7db (25cm Omni الهوائي) RX: 10db (الجهاز الهوائي) |
| واجهة جهاز الإرسال | 1080P 60 واجهة الوسائط المتعددة عالية الوضوح Mini RX |
| منفذ إيثرنت 100Mbps | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه | |
| S2 TTL منفذ سلسلة ثنائي الاتجاه | |
| SMA RF | |
| واجهة المستقبل | 1080P 60 واجهة الوسائط المتعددة عالية الوضوح Mini RX |
| منفذ إيثرنت 100Mbps | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه | |
| S2 TTL منفذ سلسلة ثنائي الاتجاه | |
| SMA RF | |
| ضوء المؤشر | ضوء مؤشر الإدخال / الإخراج في واجهة الوسائط المتعددة عالية الوضوح |
| ضوء المؤشر الإرسالي والمستقبل | |
| ضوء مؤشر لوحة الفيديو | |
| ضوء الطاقة | |
| واجهة | واجهة مدخل الطاقة × 1 |
| واجهة الهوائي × 1 | |
| RS232 منفذ ثنائي الاتجاه × 1 ((مع حماية العزلة ، مقاومة لجهد نبض 3000 فولت) | |
| الايثنتر إلى USB / RJ45 على ويندوز × 1 | |
| النظام | |
| وقت البدء | 25s |
| استهلاك الطاقة | TX:10واط/Rx:7واط |
| إمدادات الطاقة | DC 7- 18V (من المستحسن DC16.8V) |
| وضع الإرسال | نقطة إلى نقطة / نقطة إلى نقطة متعددة |
| مسافة الإرسال | من الجو إلى الأرض 40-70 كم |
| وضع تعديل معدل البتات | تعديل البرنامج |
| الأمن | WEP، WPA ((PSK) ، WPA2 ((PSK) ، WPA+WPA2 (PSK) ، AES 125/256 |
| التأخير الكلي للنظام | 15-30ms من تشفير و فك تشفير 1080P60/720P60. |
| وظيفة ثنائية الاتجاه | دمج روابط لاسلكية متعددة، SBUS/PPM/TTLS 1 وحدة اتصالات. |
| الجسدي | |
| البعد | 24ملم × 73ملم × 76ملم |
| الوزن | Tx: 208g، Rx: 100g |
| درجة حرارة العمل | -40°C ~ 85°C |
| درجة حرارة التخزين | 55°C ~ 100°C |
| تصميم المظهر | تكنولوجيا CNC / قشرة سبيكة الألومنيوم المزدوجة مع تصميم مقاوم للماء |
4التطبيق
كما حجمها المصغرة، والتصميم الدقيق، خفيفة الوزن وسهلة النقل، مناسبة للاستخدام في الطول الجوي بسرعة عالية لأغراض نقل البيانات الفيديو اللاسلكية. مثل الطائرات بدون طيار، الطائرات الدوارة، الطائرات بدون طيار الصغيرة،طائرة بدون طيار، UGV، المظلة بدون طيار ومزيد من نقل بيانات الفيديو.
5أسئلة شائعة
(كيو1)هل يمكنني الحصول على طلب عينة لجهاز إرسال الفيديو اللاسلكي COFDM؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: تحتاج إلى عينة 5-7 أيام، وقت الإنتاج الجماعي يحتاج 1-2 أسابيع لكمية الطلب أكثر من
س3: هل لديك أي حد MOQ لطلب جهاز إرسال COFDM؟
A: MOQ منخفضة، 1pc للتحقق من العينة متوفرة
س4: كيف تقومون بإرسال البضائع وكم من الوقت يستغرق وصولها؟
ج: نحن عادة ما نشحن بواسطة DHL أو UPS أو FedEx أو TNT. عادة ما يستغرق الأمر 3-5 أيام للوصول. الشحن الجوي والبحري اختياري أيضًا.
السؤال 5: هل من الممكن طباعة شعاري على منتج جهاز إرسال COFDM؟
ج: نعم. يرجى إبلاغنا رسميا قبل إنتاجنا وتأكيد التصميم أولا على أساس عينة لدينا.
