تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SUNTOR
إصدار الشهادات: FCC, CE, RoHS
رقم الموديل: C50HPT
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: plastic صندوق
وقت التسليم: 7-15 أيام
شروط الدفع: T / T، ويسترن يونيون، باي بال
القدرة على العرض: 1000 مجموعة / الشهر
تعديل: |
TDD-COFDM |
التكرار: |
2.402 - 2.478 غيغاهرتز |
طاقة التردد اللاسلكي: |
2W |
مسافة الإرسال: |
جو إلى أرض 40-70 كم |
إدخال الفيديو: |
واجهة وسائط متعددة عالية الوضوح وشبكة إيثرنت |
وقت الإستجابة: |
15-30 مللي ثانية |
الوزن الصافي: |
TX: 146 جم ، RX: 146 جم |
تعديل: |
TDD-COFDM |
التكرار: |
2.402 - 2.478 غيغاهرتز |
طاقة التردد اللاسلكي: |
2W |
مسافة الإرسال: |
جو إلى أرض 40-70 كم |
إدخال الفيديو: |
واجهة وسائط متعددة عالية الوضوح وشبكة إيثرنت |
وقت الإستجابة: |
15-30 مللي ثانية |
الوزن الصافي: |
TX: 146 جم ، RX: 146 جم |

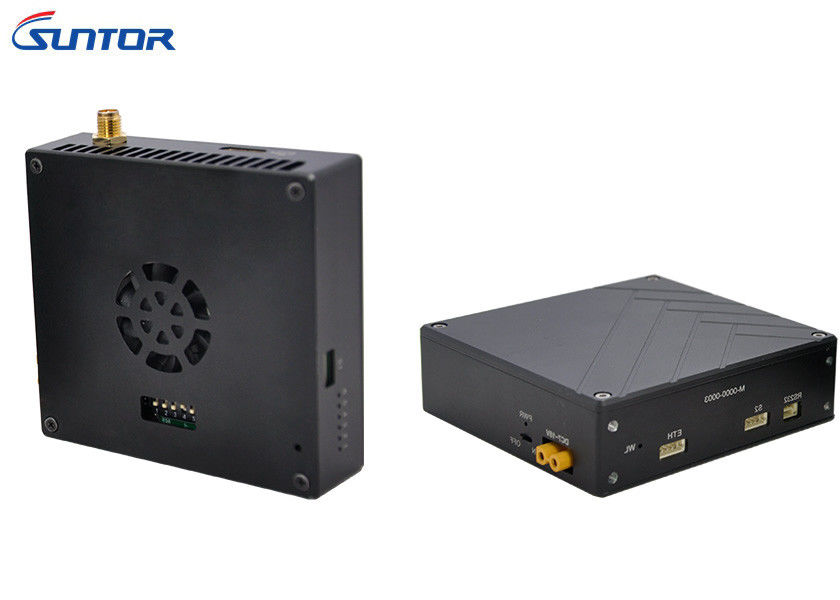

50 كيلومتراً صغيرة بيانات لاسلكية مزدوجة الاتجاه مُرسِل فيديو صغير مدى طويل لـ VTOL UAV
C50HPT جهاز بث فيديو بدون طيار و جهاز استقبال محدد...
1وصف
C50HPT هو اتصال بيانات فيديو الطائرات بدون طيار بعيدة المدى من Suntor ، والتي لديها UHF و 2.4GHz شريطين لتلبية متطلبات السوق المختلفة.CD100NMT لديها واجهة الوسائط المتعددة عالية الوضوح الإثنترنت والمنفذ التسلسلي لدعم نقل بيانات الفيديو في اتجاهينيمكن أن يصل مدى الإرسال إلى 70 كيلومتراً، وهو الخيار الأفضل لنقل بيانات الفيديو من طائرة بدون طيار فائقة المدى.
2السمات الرئيسية
- نعم
3المعلمات
| اللاسلكي | |
| نطاق التردد | 2.4 جيه هرتز (2.400-2.482 جيه هرتز) |
| عرض النطاق | 1-8Mhz |
| طاقة RF | 33dBm (الهواء إلى الأرض 40-70km) |
| اكتشاف الأخطاء | LDPC FEC |
| فترة تأخير | ≤15-30ms |
| كن حساساً | -100 ديسيبل ~ -90 ديسيبل |
| فيديو | |
| المدخلات/المخرجات | واجهة الوسائط المتعددة عالية الوضوح على متن الطائرة TX/RX أو FFC تحويل إلى واجهة الوسائط المتعددة عالية الوضوح-A TX/RX |
| مساحة الألوان | المقصود الرابع:2:0 اختياري: 4:2أربعة عشر:4:4 |
| تنسيق مضغوط | قلبي، (إتش).265، TS |
| واجهة | |
| واجهة ال HD | واجهة الوسائط المتعددة عالية الوضوح مصغرة / كابل مسطح مرن ((FFC) |
| واجهة الدخول والخروج بالفيديو | واجهة الوسائط المتعددة عالية الدقة mini TX/RX، أو تحويل FFC إلى واجهة الوسائط المتعددة عالية الدقة-A RX/TX |
| الهوائي |
1T1R تكس: 7db (25cm Omni الهوائي) RX: 10db (الجهاز الهوائي) |
| واجهة جهاز الإرسال | 1080P 60 واجهة الوسائط المتعددة عالية الوضوح Mini RX |
| منفذ إيثرنت 100Mbps | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه | |
| S2 TTL منفذ سلسلة ثنائي الاتجاه | |
| SMA RF | |
| واجهة المستقبل | 1080P 60 واجهة الوسائط المتعددة عالية الوضوح Mini RX |
| منفذ إيثرنت 100Mbps | |
| S1 TTL منفذ سلسلة ثنائي الاتجاه | |
| S2 TTL منفذ سلسلة ثنائي الاتجاه | |
| SMA RF | |
| ضوء المؤشر | ضوء مؤشر الإدخال / الإخراج في واجهة الوسائط المتعددة عالية الوضوح |
| ضوء المؤشر الإرسالي والمستقبل | |
| ضوء مؤشر لوحة الفيديو | |
| ضوء الطاقة | |
| واجهة | واجهة مدخل الطاقة × 1 |
| واجهة الهوائي × 1 | |
| RS232 منفذ ثنائي الاتجاه × 1 ((مع حماية العزلة ، مقاومة لجهد نبض 3000 فولت) | |
| الايثنتر إلى USB / RJ45 على ويندوز × 1 | |
| النظام | |
| وقت البدء | 25s |
| استهلاك الطاقة | TX:10واط/Rx:7واط |
| إمدادات الطاقة | DC 7- 18V (من المستحسن DC16.8V) |
| وضع الإرسال | نقطة إلى نقطة / نقطة إلى نقطة متعددة |
| مسافة الإرسال | من الجو إلى الأرض 40-70 كم |
| وضع تعديل معدل البتات | تعديل البرنامج |
| الأمن | WEP، WPA ((PSK) ، WPA2 ((PSK) ، WPA+WPA2 (PSK) ، AES 125/256 |
| التأخير الكلي للنظام | 15-30ms من تشفير و فك تشفير 1080P60/720P60. |
| وظيفة ثنائية الاتجاه | دمج روابط لاسلكية متعددة، SBUS/PPM/TTLS 1 وحدة اتصالات. |
| الجسدي | |
| البعد | 24ملم × 73ملم × 76ملم |
| الوزن | Tx: 208g، Rx: 100g |
| درجة حرارة العمل | -40°C ~ 85°C |
| درجة حرارة التخزين | 55°C ~ 100°C |
| تصميم المظهر | تكنولوجيا CNC / قشرة سبيكة الألومنيوم المزدوجة مع تصميم مقاوم للماء |
4التطبيق
أجهزة بث الفيديو اللاسلكية C50HPT مصممة لتحمل البيئات القاسية وهي مثالية للطائرات بدون طيار، UAS، UAV، UGV، ، وغيرها من التطبيقات التي تتطلب نقل الفيديو / الصوت / البيانات بكفاءة عالية الجودة في حزمة مضغوطة وقوية.
5أسئلة شائعة
(كيو1)هل يمكنني الحصول على طلب عينة لجهاز إرسال الفيديو اللاسلكي COFDM؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: تحتاج إلى عينة 5-7 أيام، وقت الإنتاج الجماعي يحتاج 1-2 أسابيع لكمية الطلب أكثر من
س3: هل لديك أي حد MOQ لطلب جهاز إرسال COFDM؟
A: MOQ منخفضة، 1pc للتحقق من العينة متوفرة
س4: كيف تقومون بإرسال البضائع وكم من الوقت يستغرق وصولها؟
ج: نحن عادة ما نشحن بواسطة DHL أو UPS أو FedEx أو TNT. عادة ما يستغرق الأمر 3-5 أيام للوصول. الشحن الجوي والبحري اختياري أيضًا.
السؤال 5: هل من الممكن طباعة شعاري على منتج جهاز إرسال COFDM؟
ج: نعم. يرجى إبلاغنا رسميا قبل إنتاجنا وتأكيد التصميم أولا على أساس عينة لدينا.
