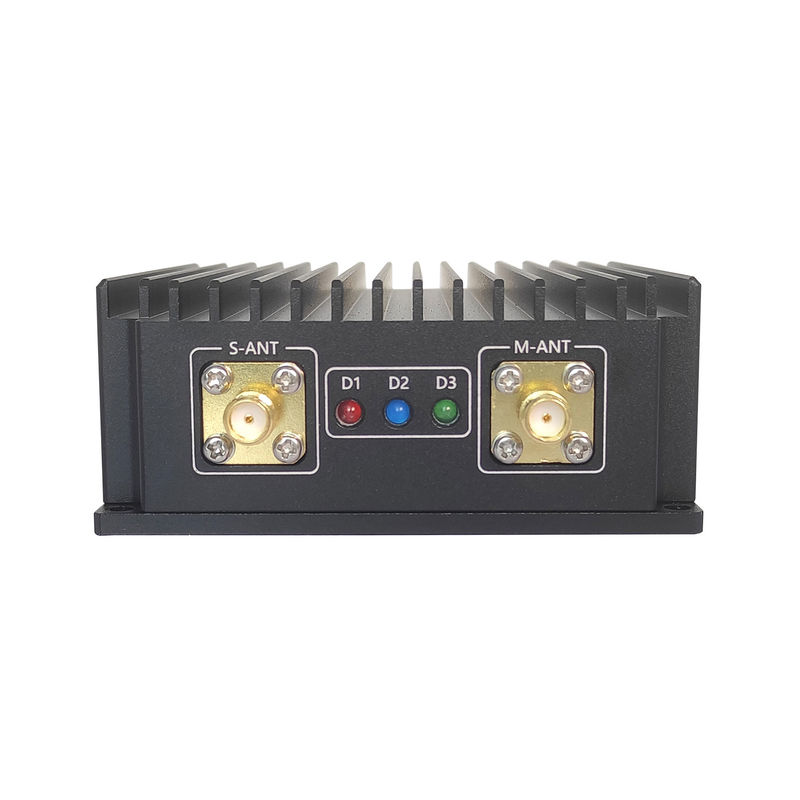

نظام فيديو بيانات لاسلكي صغير جدًا لنقل الصور الجوية بعيد المدى

المعلومات الأساسية
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SUNTOR
إصدار الشهادات: FCC, CE, RoHS
رقم الموديل: ST10NPT
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
تفاصيل التغليف: plastic صندوق
وقت التسليم: 7-15 أيام
شروط الدفع: T / T، ويسترن يونيون، باي بال
القدرة على العرض: 1000 مجموعة / الشهر
معلومات تفصيلية
تعديل: COFDM النطاق الترددي: 2.402-2.478 جيجا هرتز قابل للتعديل
انتقال السلطة: 1 واط (30 ديسيبل متر مكعب) يحيل معدل: 70Mbps
مدخل مرئيّ: منفذ RJ45 مزدوج عمليّة بثّ بعد: الهواء إلى الأرض 10km
بحجم: 68 × 48x14mm الوزن الصافي: TX: 58g Rx: 58g

منتوج وصف

نظام فيديو بيانات لاسلكي صغير جدًا لنقل الصور الجوية بعيد المدى

المقدمة:
ST10NPT هي معدات الاتصالات اللاسلكية COFDM على أساس المعايير العسكرية. وهو يدعم 2.4 جيجا هرتز (2. 402 ~ 2. 478 جيجا هرتز) ومناسبة للمسافة الطويلة ، تيار الكود العالي وتطبيق الإرسال اللاسلكي. يصل معدل الإرسال إلى 70 ميجابت في الثانية وأبعد مسافة نقل إلى الهواء على بعد 20 كم.

الخصائص الرئيسية:

  • يعمل بتردد 2.4 جيجا هرتز ، دون الحاجة إلى ترخيص ، ومناسب فقط للاستخدام LOS (خط البصر)
  • نقل الطاقة 400mW
  • نطاق التشغيل الطويل أكثر من 5 كم
  • سرعة الهواء تصل إلى 10 ميغابت في الثانية ، وصلة تصل إلى 6 ميغابت في الثانية ، تصل إلى 800 كيلو بت في الثانية
  • ربط إنشاء / استعادة الوقت أقل من 60ms
  • حجم صغير من 68 × 48x14mm
  • خفيفة الوزن أقل من 59g
  • من نقطة إلى نقطة ومن نقطة إلى عدة نقاط معتمدة
  • ناقل حركة محسن للفيديو عالي الدقة 1080P
  • دعم جهازي تحكم عن بعد للتحكم في الطائرات بدون طيار وعلى متن الأجهزة من خلال منفذ PPM في Local Side Unit. وتقوم وحدة On Board بإخراج إشارات التحكم من خلال منفذ SBus واحد ومنفذين PPM بشكل متزامن
  • اثنين من ربط البيانات التسلسلية شفافة ، نهاية إلى نهاية تأخير أقل من 10ms
  • توفر قناة نقل TCP / IP الشفافة معظم المرونة للأجهزة المستندة إلى IP للتطبيق على منصات UAV

الوضعية:
كما حجمها مصغرة ، وتصميم دقيق ، وخفيفة الوزن ويسهل حملها ، ومناسبة المستخدمة في أغراض نقل البيانات فيديو لاسلكية عالية السرعة لمسافات طويلة والهواء. مثل الطائرات بدون طيار ، الطائرات العمودية ، الطائرات بدون طيار الصغيرة ، الطائرة بدون طيار ، الطائرات بدون طيار ، المظلة التي تعمل بدون طيار ، ونقل المزيد من بيانات الفيديو

معامل

الأبعاد 68 × 48 × 14 مم (هوائي غير مدرج)
الوزن الصافي Tx: 58g Rx: 58g (هوائي غير مدرج)
بعد انتقال الهواء إلى الأرض 10km
تعديل COFDM
تردد العمل 2.402-2.478 جيجا هرتز قابل للتعديل
انتقال السلطة 1 واط (30 ديسيبل متر مكعب)
عرض النطاق الترددي RF 2MHz / 20MHz قابل للتعديل
وضع الإرسال نقطة إلى نقطة / نقطة إلى عدة نقاط
يحيل معدل 70Mbps
إدخال الفيديو منفذ RJ45 مزدوج
جهة تعامل

واجهة إدخال الطاقة × 1

واجهة الهوائي × 1

منفذ RS232 ثنائي الاتجاه × 1

إيثرنت إلى USB / RJ45 على ويندوز × 1

وظيفة في اتجاهين

دمج روابط الراديو متعددة في واحد لنقل واستقبال.

دعم SBUS / PPM / TTLS 1 وحدة الاتصالات الموالية

وضع ضبط معدل بت تعديل البرمجيات
التشفير AES
درجة حرارة العمل -40 - 85 درجة مئوية
طاقة كهربائية شغالة DC7 ~ 18V اختياري
استهلاك الطاقة

تكساس: 4 واط

RX: 4 واط

وقت بدء التشغيل أقل من 30 ثانية
نظام الكمون 12-25ms
